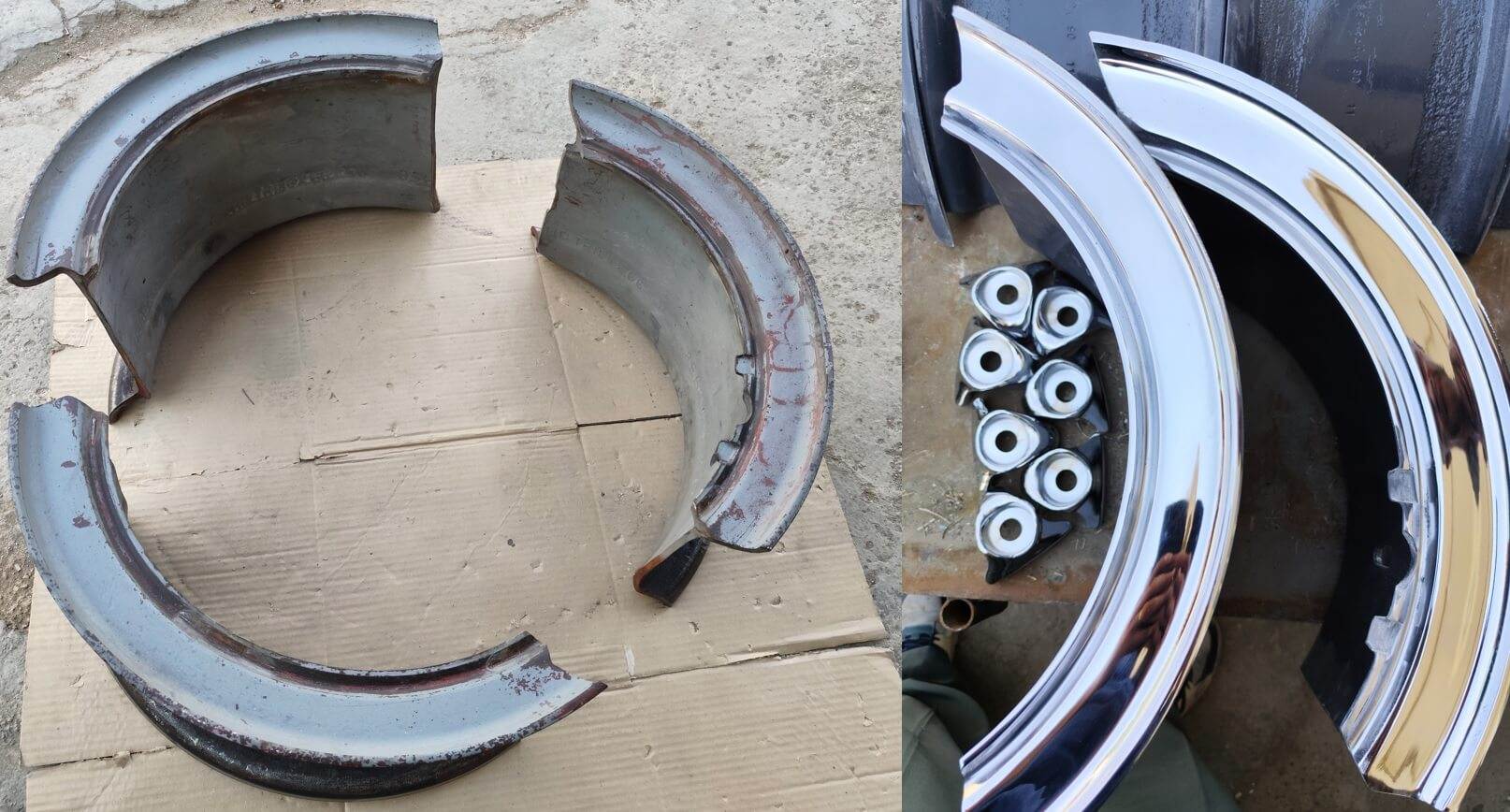

در واقع، زمان غوطه‌وری همانند دوز دارو عمل می‌کند: کم باشد، پوشش ناقص است؛ زیاد باشد، منجر به تغییر ساختار کریستالی و تردی سطح می‌شود. ضخامت هم به همین میزان حیاتی است، چون تعیین می‌کند که قطعه چند سال بدون زنگ‌زدگی و سایش کار کند.

زمان غوطه‌وری یک علم است نه یک عدد ثابت

بسیاری فکر می‌کنند زمان غوطه‌وری یک پارامتر از پیش تعیین‌شده است؛ مثلاً ۳۰ ثانیه یا ۲ دقیقه. اما واقعیت چیز دیگری است. زمان غوطه‌وری بستگی مستقیم به نوع فلز پایه، ترکیب شیمیایی حمام، دمای محلول، شدت جریان الکتریکی و حتی شکل هندسی قطعه دارد. یک قطعه فولادی توخالی با گوشه‌های تیز به زمان بیشتری نیاز دارد تا پوشش در عمق حفره‌ها کامل شود، در حالی که یک قطعه تخت آلومینیومی در همان شرایط به نصف زمان نیاز پیدا می‌کند.

این یعنی آبکار باید درک دقیقی از الکترولیت، سرعت واکنش و خواص سطح داشته باشد. به عنوان نمونه، اگر در آبکاری نیکل از زمان غوطه‌وری کوتاه استفاده شود، پوشش نازک و غیرچسبنده تشکیل می‌شود. برعکس، اگر بیش از حد طولانی شود، ترک‌های ریز به‌وجود می‌آیند که در تست نمک‌پاشی بعد از ۲۴ ساعت شکست می‌خورند.

ضخامت ایده‌آل؛ بازی میان دوام و هزینه

ضخامت پوشش همان جایی است که کیفیت و اقتصاد با هم گره می‌خورند. پوشش خیلی نازک شاید ارزان‌تر باشد اما دوام ندارد. پوشش خیلی ضخیم مقاومت بالایی ایجاد می‌کند اما هم هزینه مواد شیمیایی و انرژی را افزایش می‌دهد و هم ممکن است باعث ایجاد تنش‌های داخلی در سطح شود.

در آبکاری طلا، ضخامت حتی در حد چند میکرون تفاوت چشمگیری در ماندگاری رنگ ایجاد می‌کند. در حالی که در آبکاری روی یا کروم، ضخامت باید ده‌ها میکرون باشد تا قطعه بتواند شرایط سخت محیطی را تحمل کند.

آبکارهای حرفه‌ای همیشه ضخامت را متناسب با کاربرد نهایی انتخاب می‌کنند:

• برای قطعات تزیینی: ۰.۲ تا ۰.۵ میکرون کافی است.
• برای قطعات صنعتی: ۵ تا ۱۵ میکرون.
• برای صنایع دریایی یا نظامی: بیش از ۲۰ میکرون.

جدول مقایسه ضخامت و زمان غوطه‌وری در فلزات مختلف

چالش‌های پنهان در کنترل زمان غوطه‌وری

یکی از اشتباهات رایج این است که اپراتور تنها به کرنومتر تکیه کند. در حالی که تغییرات کوچک در دمای حمام یا غلظت الکترولیت می‌تواند کل معادله را تغییر دهد. مثلاً در دمای بالاتر، سرعت واکنش بیشتر است و همان پوشش در نصف زمان ایجاد می‌شود. بنابراین آبکار باید همیشه پارامترهای حمام را کالیبره کرده و با تست‌های دوره‌ای ضخامت را کنترل کند. استفاده از میکروسکوپ متالوگرافی یا دستگاه XRF برای اندازه‌گیری ضخامت دقیق، امروزه در کارگاه‌های حرفه‌ای به یک استاندارد تبدیل شده است.

جدول عوامل تأثیرگذار بر زمان غوطه‌وری و ضخامت

چرا ضخامت آبکاری در همه نقاط قطعه یکسان نمی‌شود؟

یکی از معماهای بزرگ آبکاری این است که ضخامت در همه نقاط یکنواخت نیست. لبه‌ها و گوشه‌های قطعه معمولاً ضخیم‌تر از بخش‌های صاف می‌شوند، چون تراکم خطوط میدان الکتریکی در این نقاط بیشتر است. این پدیده که به «اثر گوشه» معروف است، می‌تواند کیفیت نهایی را تهدید کند.

برای رفع این مشکل، آبکارهای حرفه‌ای از روش‌هایی مثل تغییر موقعیت آند، استفاده از شیلدهای محافظ و یا کاهش شدت جریان در ابتدای فرایند استفاده می‌کنند.

چالش اقتصادی ضخامت بیش از حد

در نگاه اول ممکن است ضخامت بیشتر همیشه بهتر به نظر برسد، اما واقعیت این است که هر میکرون اضافه، هزینه مواد شیمیایی، مصرف برق و زمان تولید را افزایش می‌دهد. به علاوه، در بسیاری از فلزات مثل کروم و نیکل، ضخامت بالاتر از حد استاندارد منجر به ایجاد تنش‌های داخلی و حتی ترک‌های ریز می‌شود. این ترک‌ها در محیط‌های خورنده اولین نقاط شکست خواهند بود.

توصیه‌های عملی برای انتخاب زمان غوطه‌وری و ضخامت

1. همیشه ضخامت را متناسب با کاربری نهایی انتخاب کنید.
2. پارامترهای حمام (pH، دما، غلظت) را روزانه پایش کنید.
3. برای قطعات حساس، از تست‌های غیرمخرب مثل XRF برای ضخامت استفاده کنید.
4. در قطعات با شکل پیچیده، از شبیه‌سازی CAD + CFD برای پیش‌بینی یکنواختی ضخامت بهره بگیرید.
5. زمان غوطه‌وری را نه بر اساس تجربه قدیمی، بلکه با آزمایش واقعی در شرایط کاری مشخص تعیین کنید.

ارتباط ضخامت پوشش با تست سالت اسپری

هیچ چیز مثل تست نمک‌پاشی (Salt Spray Test) واقعیت کیفیت پوشش را افشا نمی‌کند. این تست به زبان ساده، یک اتاقک خورنده است که در آن مه نمک (معمولاً NaCl 5%) روی قطعات پاشیده می‌شود. در این شرایط شبیه‌سازی‌شده، پوشش باید مقاومت واقعی خود را نشان دهد.

اما نکته حیاتی اینجاست: ضخامت پوشش، مستقیماً زمان دوام در تست را تعیین می‌کند. به‌طور متوسط، هر ۵ میکرون افزایش در ضخامت روی، می‌تواند ۲۴ تا ۴۸ ساعت مقاومت بیشتر در تست نمک‌پاشی ایجاد کند. در صنایع خودرو، قطعات باید حداقل ۲۴۰ ساعت بدون ایجاد لکه زنگ در این تست دوام بیاورند. اگر ضخامت پایین‌تر از حد استاندارد باشد، قطعه در همان ۷۲ ساعت اول شکست می‌خورد.

برای نیکل و کروم هم قضیه مشابه است. اگر کروم سخت با ضخامت کمتر از ۱۰ میکرون باشد، حتی در برابر رطوبت محیطی معمولی هم مقاومت کمی دارد. اما وقتی ضخامت به ۲۵ میکرون برسد، قطعه در شرایط نمکی شدید نیز چندین ماه دوام خواهد داشت.

نیاز به دقت در زمان غوطه‌وری و ضخامت در صنایع

وقتی صحبت از هواپیما، موشک یا تجهیزات ماهواره‌ای می‌شود، دیگر خبری از خطای مجاز نیست. در این صنایع ضخامت پوشش باید با دقت بسیار بالا (حتی کمتر از ۰.۱ میکرون) کنترل شود. دلیلش روشن است: پوشش زیاد باعث افزایش وزن می‌شود و پوشش کم منجر به خوردگی یا شکست قطعه در ارتفاع می‌گردد.

در صنایع هوافضا معمولاً از پوشش‌هایی مثل کروماته آلومینیوم (آلوداین) یا الکترولس نیکل (Electroless Nickel) استفاده می‌شود. در این روش‌ها زمان غوطه‌وری با حساسیت بالا کنترل می‌شود، چون حتی چند ثانیه بیشتر یا کمتر می‌تواند ساختار لایه را تغییر دهد.

برای مثال، در آلوداین ضخامت ایده‌آل چیزی بین ۰.۰۵ تا ۰.۱۵ میکرون است. این ضخامت فوق‌العاده نازک اگر بیشتر شود، چسبندگی رنگ به خطر می‌افتد و اگر کمتر شود، مقاومت به خوردگی کاهش می‌یابد. به همین دلیل، خطوط آبکاری هوافضا معمولاً اتوماتیک هستند تا اپراتور انسانی نتواند کوچک‌ترین خطا ایجاد کند.

تکنیک‌های نوین کنترل ضخامت

امروز دیگر اتکا به تجربه اپراتور کافی نیست. شرکت‌های پیشرفته از فناوری‌های جدید برای کنترل دقیق ضخامت استفاده می‌کنند. چند نمونه از این تکنیک‌ها:

1. Pulse Plating (آبکاری پالسی):
   در این روش جریان الکتریکی به‌جای حالت پیوسته، به‌صورت پالس‌های کوتاه و متناوب اعمال می‌شود. این کار باعث می‌شود ضخامت یکنواخت‌تر باشد، به‌خصوص در قطعاتی با هندسه پیچیده.
2. Brush Plating (آبکاری برس):
   برای قطعات بزرگ یا تعمیرات موضعی استفاده می‌شود. اپراتور با یک برس آغشته به الکترولیت روی سطح می‌کشد. زمان غوطه‌وری در این روش معنا ندارد، بلکه مدت تماس برس تعیین‌کننده ضخامت است.
3. کنترل ضخامت با XRF آنلاین:
   در خطوط مدرن، دستگاه‌های X-Ray Fluorescence روی خط نصب شده‌اند و در لحظه ضخامت پوشش را می‌سنجند. این یعنی اپراتور همان لحظه می‌تواند فرآیند را اصلاح کند.
4. شبیه‌سازی عددی جریان:
   با استفاده از نرم‌افزارهای مهندسی (مثل COMSOL) می‌توان توزیع ضخامت را قبل از آبکاری پیش‌بینی کرد و طراحی آندها یا قفسه‌ها را اصلاح کرد.

زمان غوطه‌وری در آبکاری فلزات؛ تفاوت قطعات ظریف و قطعات سنگین

یک نکته کمتر گفته‌شده این است که قطعات ظریف (مثل پیچ و مهره کوچک) و قطعات سنگین (مثل شافت‌های صنعتی) به زمان غوطه‌وری کاملاً متفاوتی نیاز دارند. دلیل آن ساده است:

• قطعات کوچک سریع‌تر به دمای حمام می‌رسند و واکنش شیمیایی در سطح آن‌ها زودتر پایدار می‌شود.
• قطعات بزرگ‌تر دیرتر به تعادل می‌رسند و پوشش یکنواخت زمان بیشتری می‌طلبد.

برای همین در خطوط صنعتی همیشه قطعات بر اساس وزن و ابعاد دسته‌بندی می‌شوند. یک اشتباه بزرگ این است که اپراتور همه قطعات را هم‌زمان داخل حمام قرار دهد. نتیجه این می‌شود که قطعات کوچک ضخامت بیش از حد و قطعات بزرگ ضخامت ناکافی پیدا می‌کنند.

جدول ارتباط ضخامت و عملکرد در کاربردهای مختلف

راهکارهای کاهش خطا در زمان غوطه‌وری و ضخامت

۱. استفاده از اتوماسیون و تایمر دیجیتال به‌جای کنترل دستی.
۲. کالیبراسیون روزانه دستگاه‌ها و بررسی دما و pH حمام.
۳. تست دوره‌ای ضخامت با روش‌های غیرمخرب.
۴. آموزش اپراتورها برای درک علمی زمان غوطه‌وری، نه صرفاً پیروی از تجربه قدیمی.
۵٫ دسته‌بندی قطعات بر اساس جنس، ابعاد و ضخامت مورد نیاز.

تنش‌های داخلی پوشش و تأثیر ضخامت در عمر خستگی قطعه

یکی از موضوعاتی که اغلب در آبکاری نادیده گرفته می‌شود، تنش‌های داخلی پوشش است. هر لایه فلزی که روی سطح رسوب می‌کند، علاوه بر حفاظت در برابر خوردگی، می‌تواند نیروهایی درون ساختار خود ایجاد کند. این نیروها که به آن‌ها تنش کششی یا فشاری گفته می‌شود، اگر کنترل نشوند، روی عمر خستگی قطعه اثر منفی می‌گذارند.

ضخامت پوشش در اینجا نقش کلیدی دارد. اگر ضخامت خیلی زیاد باشد، احتمال ترک‌خوردگی پوشش افزایش می‌یابد، چون تنش‌های داخلی فرصت آزاد شدن پیدا نمی‌کنند. ترک‌های ریز ایجادشده بعدها می‌توانند به کانون خوردگی نقطه‌ای (Pitting Corrosion) تبدیل شوند. از سوی دیگر، اگر ضخامت بیش از حد کم باشد، پوشش قادر نیست تنش‌های محیطی و تغییرات حرارتی را جذب کند و زودتر پوسته می‌شود.

برای مثال در آبکاری نیکل سخت (Hard Nickel Plating)، ضخامت بالای ۵۰ میکرون ممکن است باعث افزایش شکنندگی سطح شود. در حالی که ضخامت کنترل‌شده بین ۲۰ تا ۳۰ میکرون بهترین تعادل بین سختی و انعطاف‌پذیری را ایجاد می‌کند. همین موضوع در کروم سخت هم دیده می‌شود؛ پوشش‌های بسیار ضخیم کروم، هرچند از نظر خوردگی عالی هستند، ولی به دلیل ترک‌های میکروسکوپی می‌توانند باعث شکست زودرس قطعه تحت بارگذاری سیکلی شوند.

بنابراین در طراحی ضخامت پوشش باید همیشه به یک اصل توجه کرد: پایداری مکانیکی به اندازه مقاومت خوردگی اهمیت دارد. گاهی لایه‌ای کمی نازک‌تر اما بدون تنش داخلی، بهتر از یک پوشش ضخیم پر از ترک است.

مقایسه زمان غوطه‌وری در آبکاری شیمیایی (الکترولس) و الکتروشیمیایی

آبکاری به دو روش کلی انجام می‌شود:
۱. الکتروشیمیایی (Electroplating): نیازمند منبع جریان خارجی.
۲. شیمیایی یا الکترولس (Electroless Plating): رسوب فلز بدون منبع جریان و صرفاً از طریق واکنش شیمیایی.

در روش الکتروشیمیایی، زمان غوطه‌وری کاملاً وابسته به جریان اعمالی است. اپراتور می‌تواند با تغییر چگالی جریان، سرعت رسوب‌دهی و در نتیجه زمان رسیدن به ضخامت دلخواه را تنظیم کند. برای مثال اگر جریان بالا باشد، زمان کوتاه‌تر می‌شود اما کیفیت پوشش (یعنی یکنواختی و چسبندگی) ممکن است کاهش یابد.

در مقابل، در آبکاری الکترولس همه چیز تحت کنترل شیمی محلول است. سرعت رسوب‌دهی ثابت بوده و معمولاً بین ۱۰ تا ۲۵ میکرون در ساعت است. این یعنی زمان غوطه‌وری مستقیم با ضخامت نهایی رابطه دارد و تغییر آن فقط با تنظیم دما، pH یا غلظت مواد ممکن است.

جدول زیر تفاوت‌ها را بهتر نشان می‌دهد:

جدول مقایسه زمان غوطه‌وری در آبکاری الکتروشیمیایی و الکترولس

رابطه طلایی بین زمان و ضخامت

• در آبکاری الکتروشیمیایی، زمان غوطه‌وری = تابع جریان است. افزایش جریان سرعت را بالا می‌برد، اما کیفیت را پایین می‌آورد.
• در آبکاری الکترولس، زمان غوطه‌وری = ضخامت است. هر چه قطعه بیشتر در محلول بماند، ضخامت یکنواخت‌تری می‌گیرد.
• ضخامت بیش از حد نه‌تنها هزینه‌بر است بلکه می‌تواند باعث ایجاد تنش و کاهش عمر خستگی قطعه شود.
• ضخامت کمتر از حد استاندارد، به‌ویژه در تست نمک‌پاشی، به‌سرعت شکست می‌خورد و کاربر را متحمل هزینه‌های گزاف می‌کند.

منبع: رنگین پوشش شیراز
